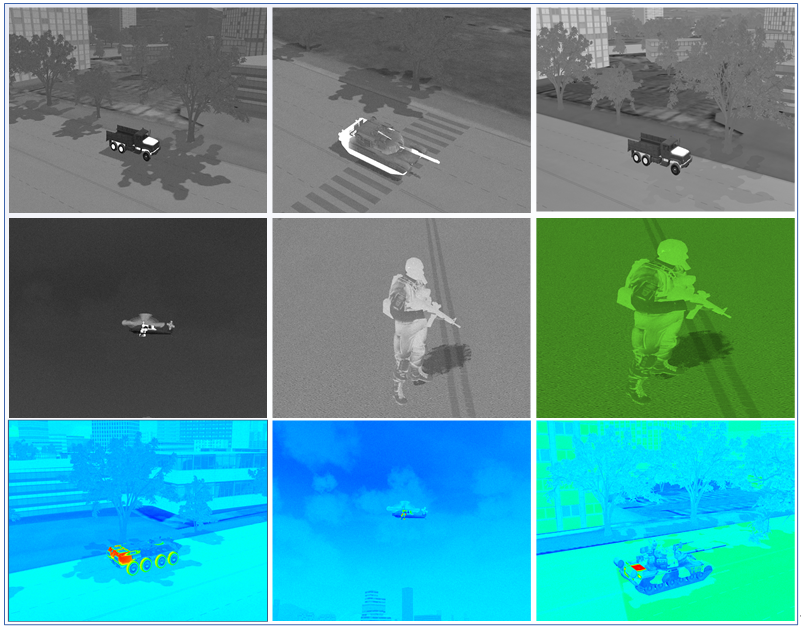

红外仿真软件

SensorSimX红外仿真软件是一套基于开源OSG引擎为基础而开发的先进、高效、实时动态红外场景仿真软件，可以逼真的模拟装备光学传感器EO\IR的动态视频图像。可以应用于无人机侦察训练、红外成像制导导引头半实物仿真、地面侦察训练等领域。

传感器仿真软件运用RTX 高端GPU系列进行高效实时渲染，能够可靠地模拟可见光和红外波段内的任何传感器。比如EO相机、长波红外相机、中波红外相机、热像仪等。

红外仿真软件对现实物理世界进行抽象建模，除了充分考虑到现实世界季节、时间、温度、大气、材质、热能辐射等动态物理特性，特别重要的是提供了传感器集成模型，对真实光学传感器的光学系统、探测器、电子装置独立建模，并且参数可以设置修改，可以模拟出具体传感器的成像效果和特性。

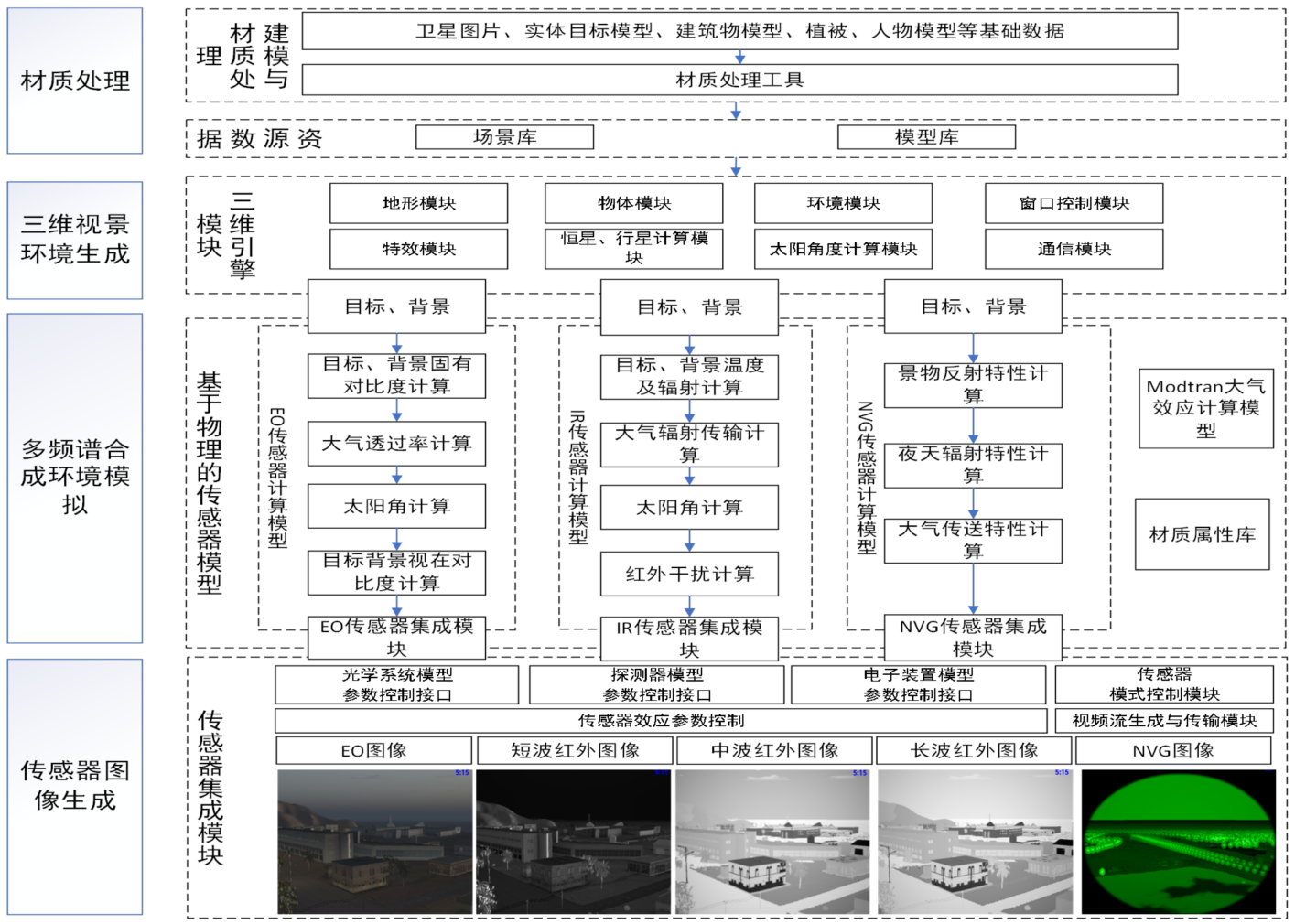

 系统原理

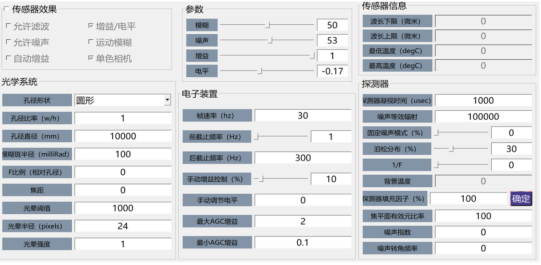

特点1：完整的传感器模型、完全控制

• 传感器：成像分辨率、自定义视场角、光谱响应范围、探测器像元距离、光圈值、焦距、探测器温度、ADC位数、探测器灵敏度、数字变焦、增益、显示亮度；

• 增强器：亮度增益、光电阴极量子效率、系统噪声、调制传递函数；

• 成像效果：抗锯齿、阴影特效、反射效果、光晕特效、入射响应;

• 输出：显示系统位数；

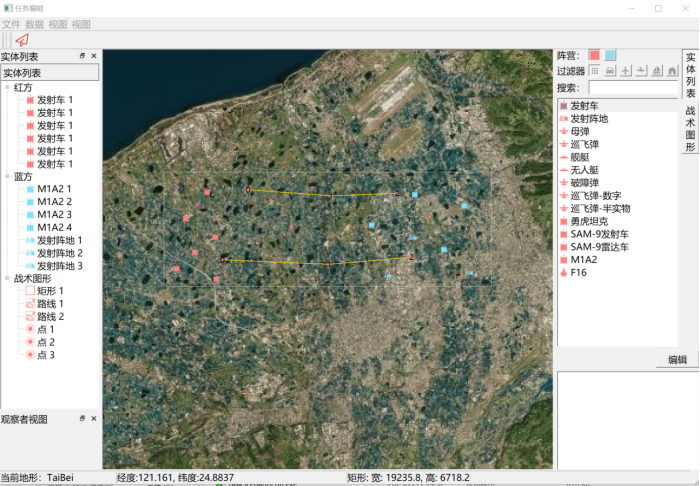

特点2：高效、便捷想定编辑工具

• 基于二维地图的航线编辑；

• 势力定义：红蓝绿黄；

• 可视化实体任务编辑

• 沿路径运动

• 巡逻航线

• 运动到指定导航点

• 两点之间巡逻

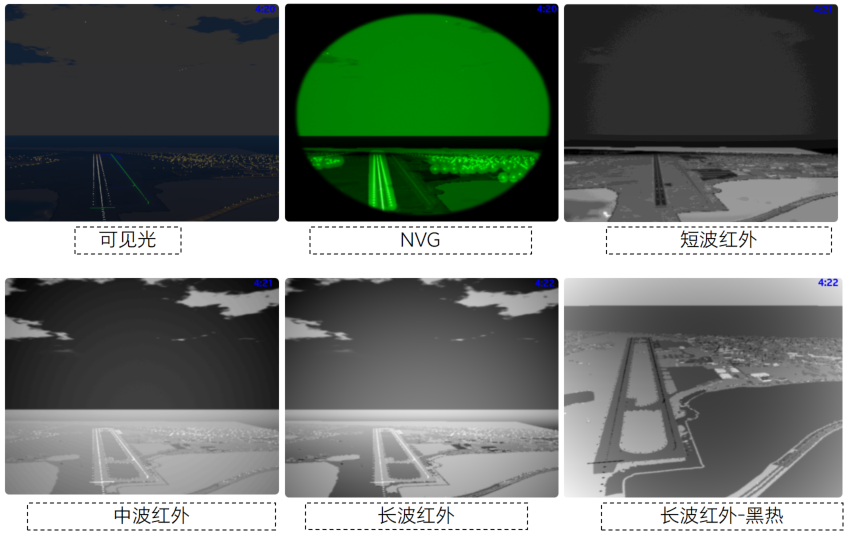

特点3：支持多频谱传感器

• EO\LLTV\NIR\SWIR\MWIR\LWIR\NVG；

• 可自定义波长起止范围；

• 频谱范围：0.2~25μm；

• 工程级仿真，基于真实物理原理

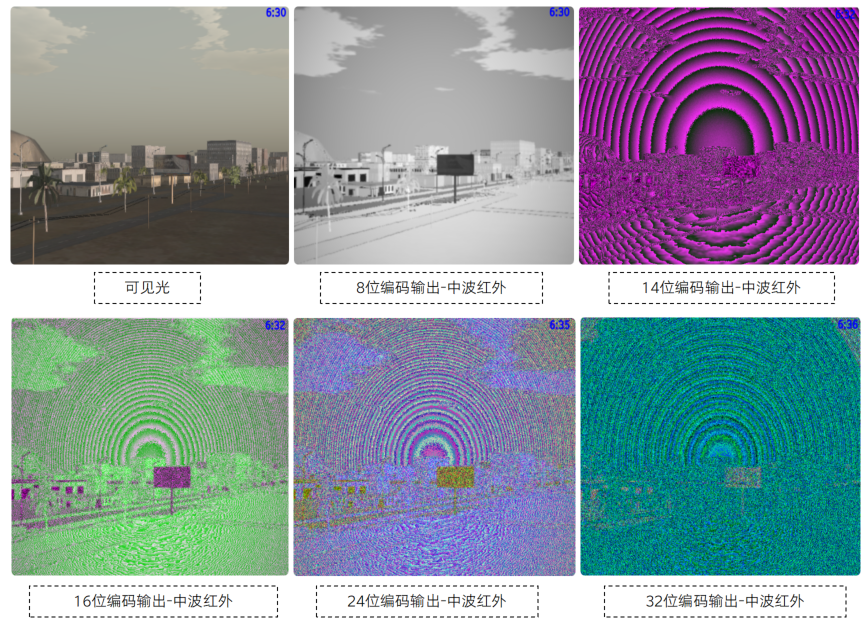

特点4：支持多种编码方式

• 生成图像支持8~32位编码输出。

• 可用于特定的图像硬件显示设备；

• Red、Green、Blue、Alpha四通道；

• Byte0\Byte1\Byte2\Byte3;

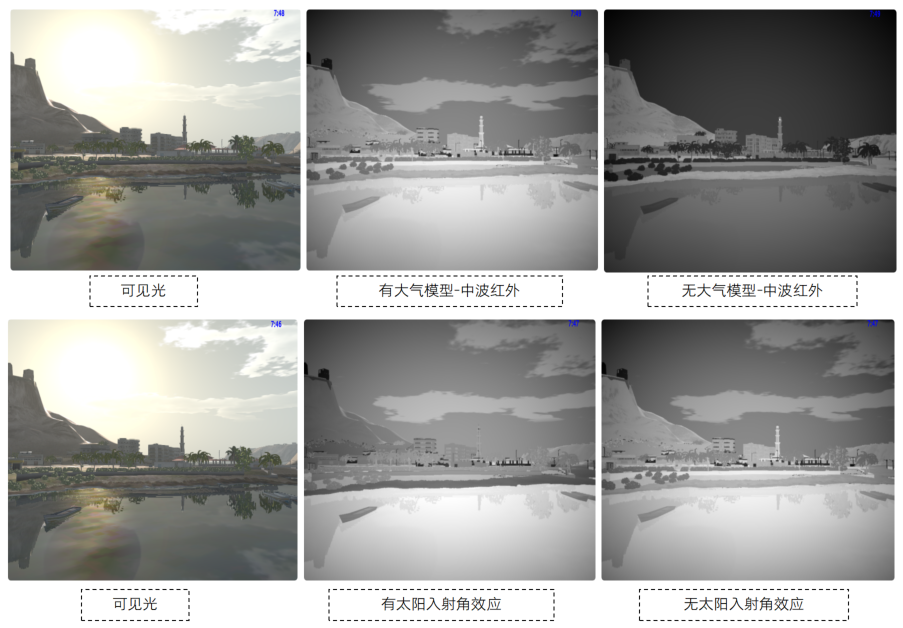

特点5：完整的大气辐射传输模型

• 采用Modtran5大气辐射传输计算模型。光谱分辨率可达0.2

• 默认6种典型大气模式，并且支持自定义；

• 默认7种气溶胶模型，并且支持自定义；

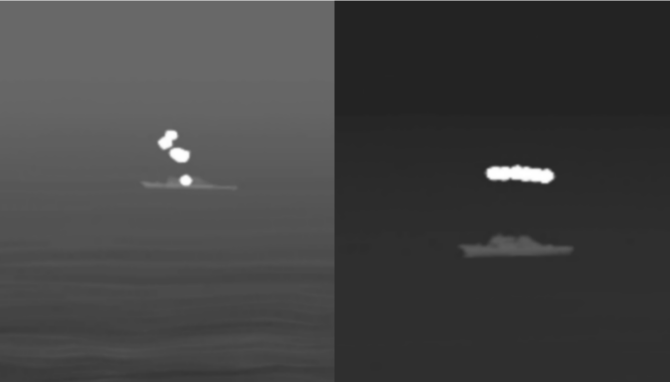

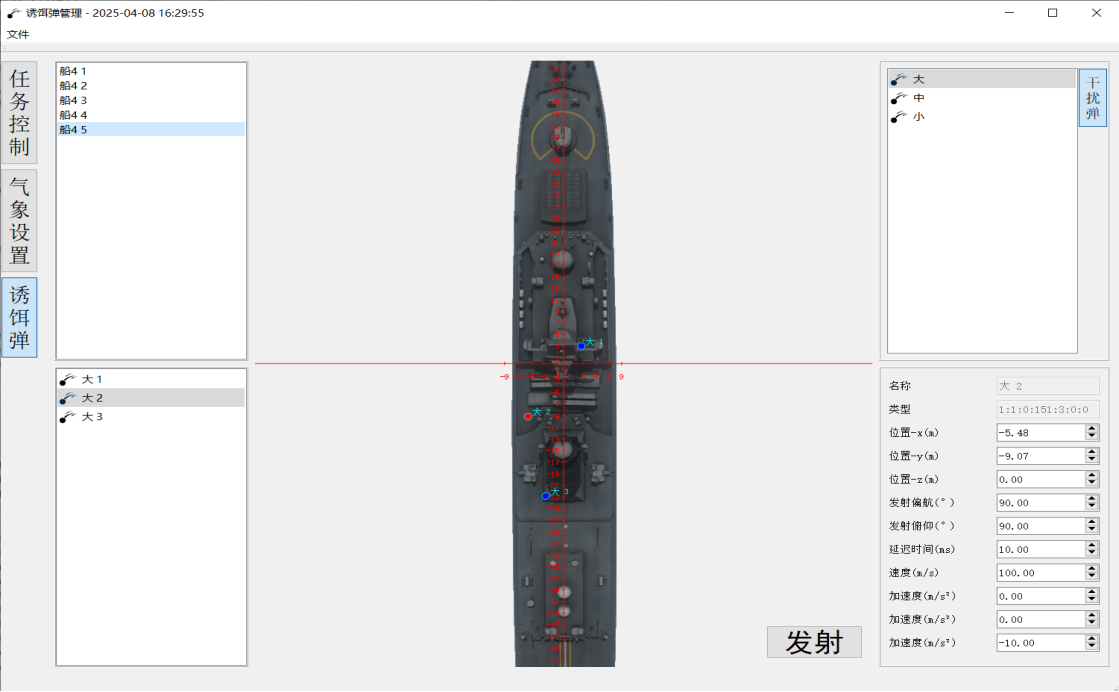

特点6：扰乱仿真

• 可视化扰乱设计工具；

• 扰乱类型：红外诱饵、烟雾；

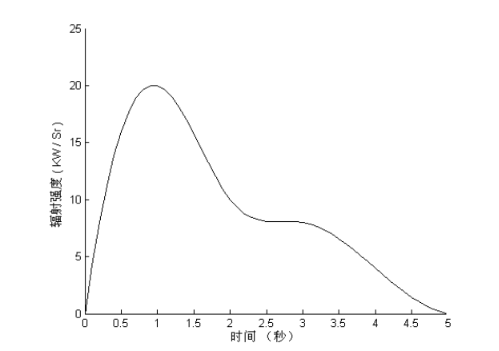

• 扰乱辐射强度设计；

• 动力学方程设计；

• 支持多种平台类型；

• 支持多个扰乱源同时仿真；

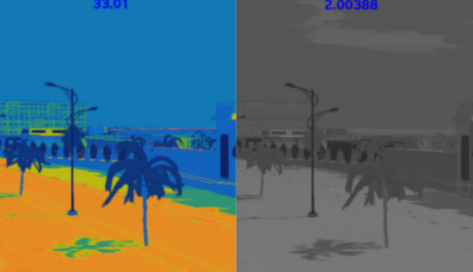

特点7：高保真度

• 辐射度计算精确到十万分之一；

• 温度场计算精确到1%；

• 高精度应用：红外特征分析

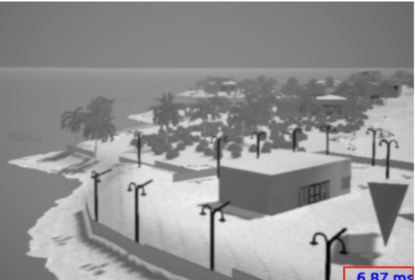

特点8：实时红外

• 支持锁帧模式运行；

• 实时与高保真的结合；

特点9：支持热反射辐射计算

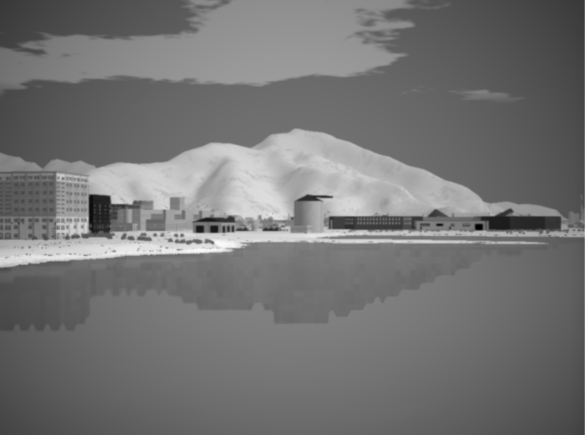

示例：中波红外，水面辐射的二次反射效果

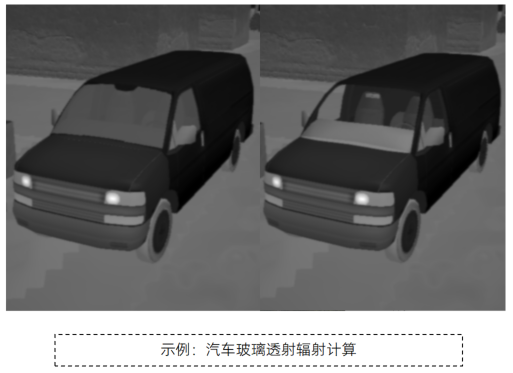

特点10：支持透射辐射计算

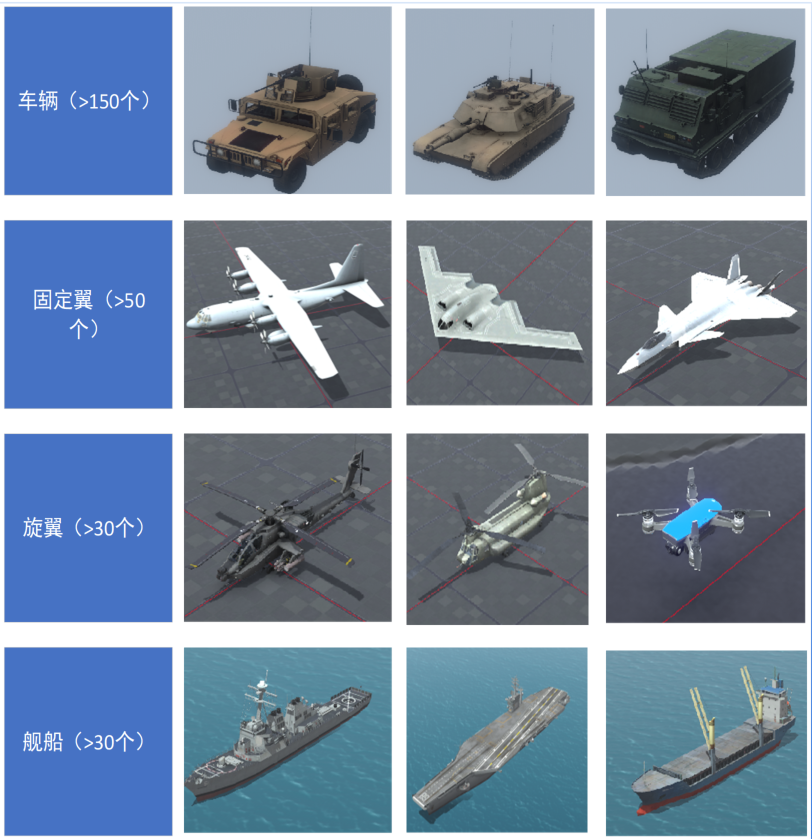

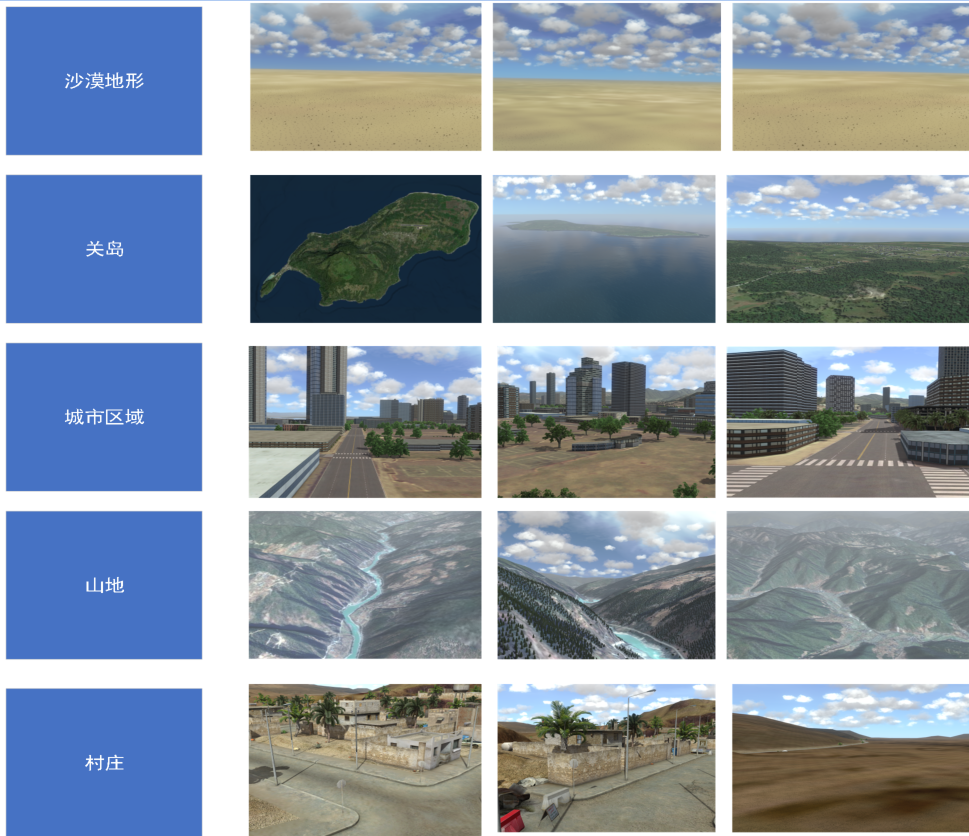

特点11：丰富的模型库、场景库

应用领域：

Ø训练；

Ø软件在环仿真；

Ø硬件在环仿真；

Ø研究；

Ø制导算法研究；

Ø验证；

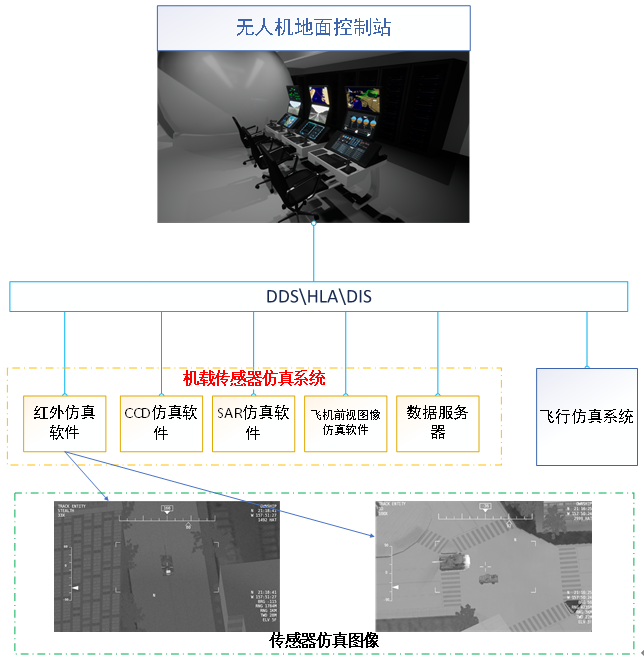

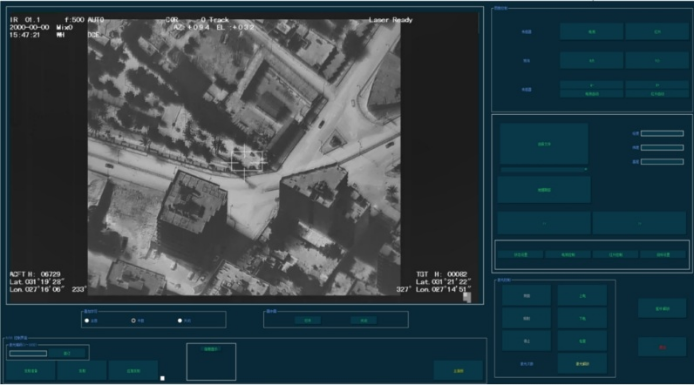

 案例1：无人机侦查训练

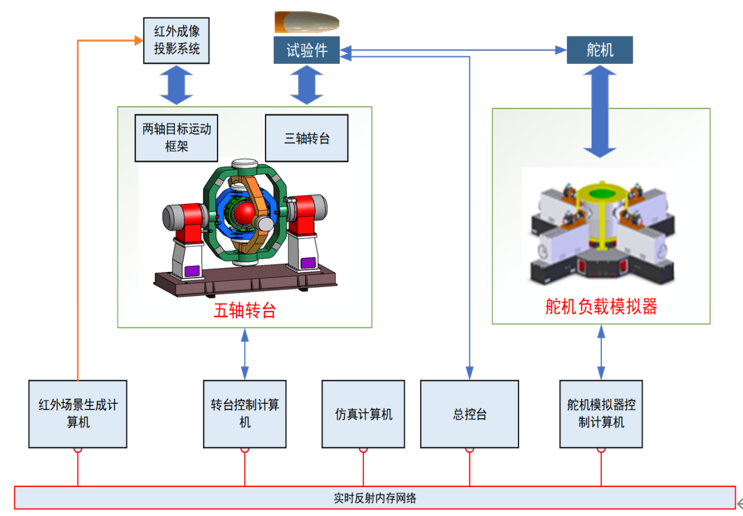

案例2：红外图像制导半物理仿真

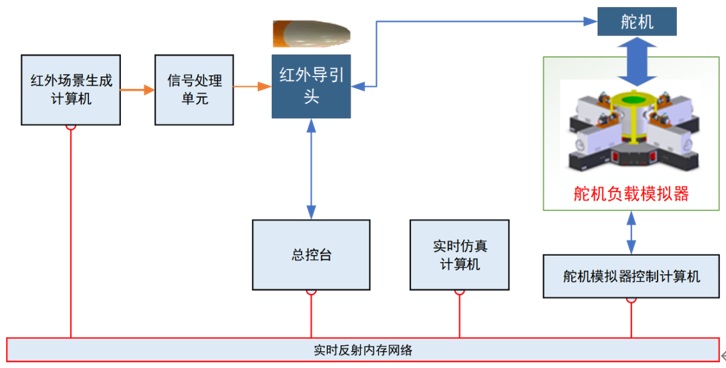

案例3：注入式红外图像导引仿真
